创新设计-崇礼滑雪大厅
来源：2018-01-033986 分享：
崇礼滑雪大厅的主要特点：双曲面钢网壳+双曲面铝板屋面。
(1)双曲面钢网壳：由总计12000根不在同一平面、不同空间角度的方管口200*100*8组成整体空间双曲面.

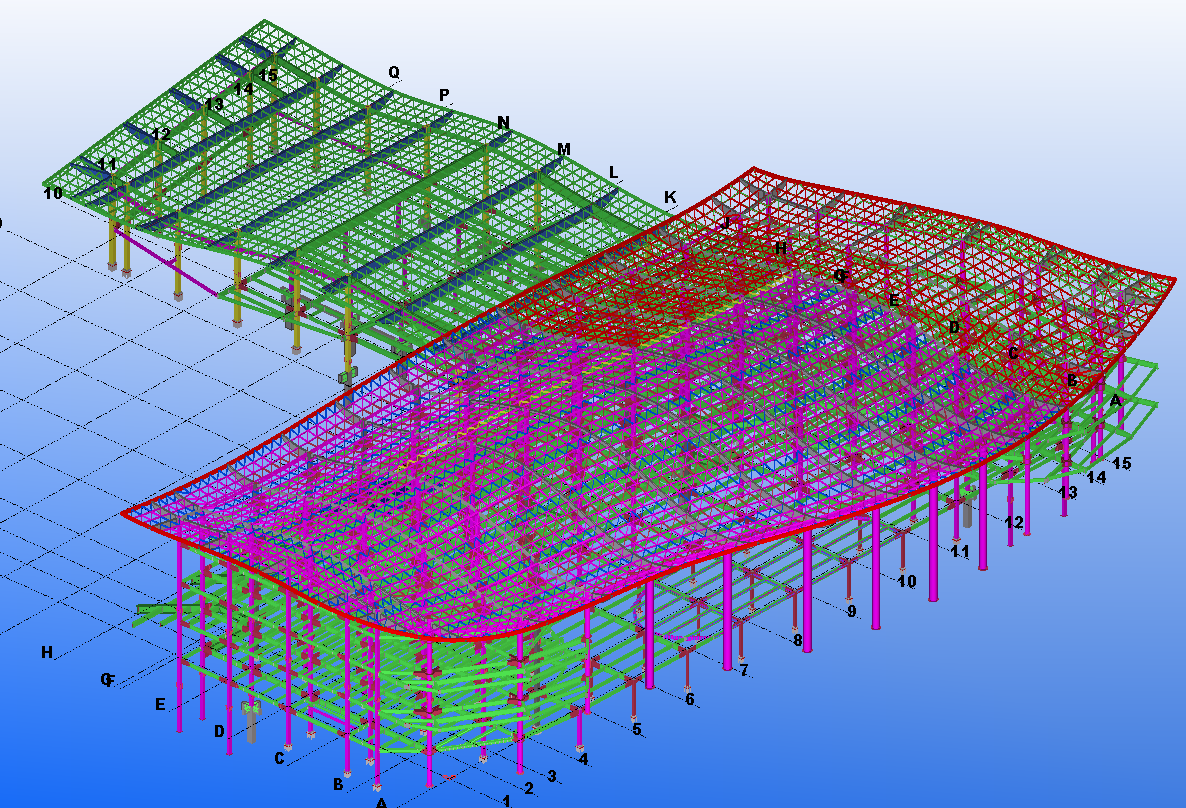

基本上每根杆件都与地面不垂直，难点在于设计院只给出了每根管的轴线组成的空间曲面.我们要根据方管轴线和曲面切线角度一根管一根管的在XSTEEL软件中建成三维模型，工作量巨大！然后再根据三维模型给出每根方管的加工图，也就是相贯线切割图！
(2)双曲面铝板屋面：由总共8000多块不在同一平面的不同尺寸的三角形铝板组成，设计院只给出了钢方管顶面的双曲面.我们要建成此曲面“膨胀”230mm后的双曲面，再据此做出8000多块不同的铝板加工图。
期间，公司设计部、项目部的十多个同事在一个月的时间里攻坚克难、多方请教、日思夜想，与做一个科研项目无异！终于赶在工期节点前解决了所有设计与技术障碍，陆续开始出加工图，现场加工制作已经验证了成果的可靠性和准确度！
