万科五里坨翡翠山晓幕墙工程交工在即
来源:2020-03-25364 分享:

半遮半掩俏新娘,

翡翠山晓展锋芒,

秋高气爽天湛蓝,

开盘售馨是必然!

一、工程概况

    万科五里坨翡翠山晓幕墙工程,是北京盛世维公司2018年承建的尖端集成建筑项目之一

    工程位于北京石景山五里坨,占地约为9000m2,建筑总面积为2700m2。由售楼处、样板间、接待室、景观塔、钢连桥等项目组成.


                                                                                                工程效果图

    公司主要承接了售楼处的幕墙、屋面网壳钢架、玻璃采光井、不锈钢吊顶及样板间景墙、接待室等项目。其中:售楼处使用性质前期为售楼处,后期为剧场。建筑面积2300m2,地上三层(建筑高度19.1米),建筑物为椭圆体。主体为钢结构框架,屋顶为球形网架,中间部分屋面为椭圆半球面网壳钢架、玻璃采光顶。外装修为双层幕墙,内侧一层为全玻璃幕墙,二层为铝合金明框玻璃幕墙,层间为铝板,一层四周顶棚采用镜面不锈钢吊顶。外侧为不等高斜螺旋铝板叶片组成,最高17.5米,  宽度500mm,格栅剖面为子弹头型.


       image.png  image.png

       image.png  image.png

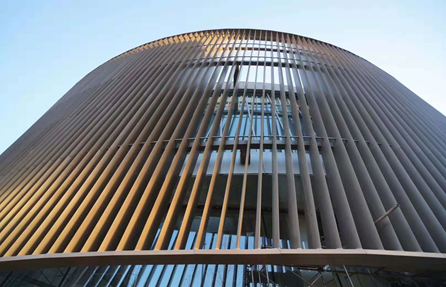

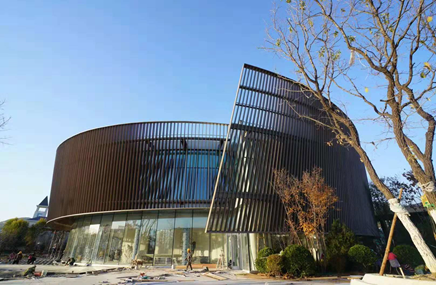

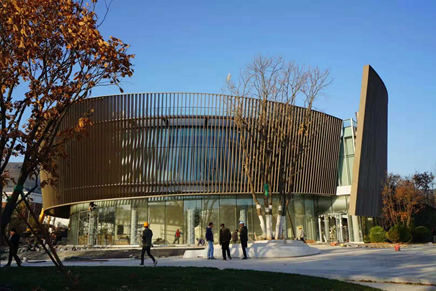

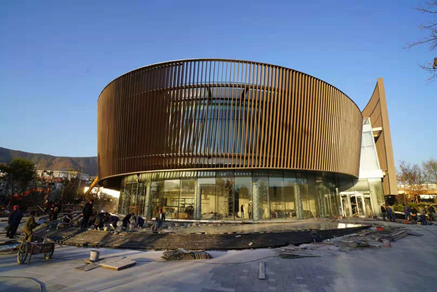

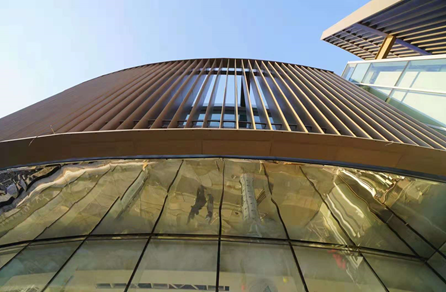

                           售楼处实景图

样板间景墙为不等高双曲面穿孔铝板.

   image.png     image.png

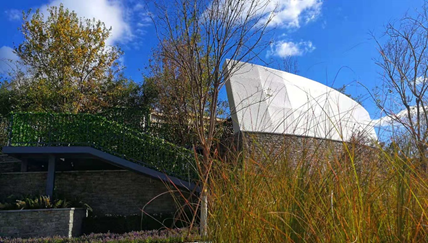

                     样板间景墙实景图

接待室结构为钢框架,外墙及顶棚为全透明中空玻璃.

 image.png      image.png

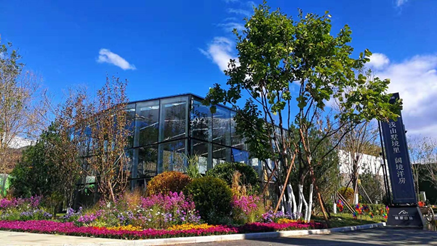

   接待室实景图

工程包括玻璃幕墙2000m2、各层间铝板1200m2、镜面不锈钢板380m2,外侧格栅铝板6500m2,穿孔铝板180m2,共计铝板玻璃幕墙面积12000m2。使用各类型钢210余吨。

二、本工程尖端集成的五大特点

1、国内罕见的超高超宽吊挂式格栅铝板:最高17.5米,宽度500mm,格栅剖面为子弹头型。吊挂荷载大且风荷载受力复杂,仅幕墙格栅龙骨承载节点深化设计就历时两个月,三家设计单位和甲方及我公司,五家合作伙伴合力而成,最后由北京市建筑设计院复杂结构研究所审核确定。

2、体系复杂:外立面由446片高度不同、空间角度不同的整体组成光滑不等高、斜螺旋的叶片组成,全程三维设计、深化、加工、安装,全站仪全程跟踪定位测量。

3、全程多个三维软件设计:根据设计单位提供的skechup模型及定位坐标,我公司先采用犀牛软件建成斜螺旋不等高曲面模型,导入BIM设计软件REVIT再建模生成铝板模型、导入TEKLA软件生成钢格栅模型,然后生成铝板和钢格栅的加工图。

4、 BIM施工法:由于结构体系的复杂性与闭合性,无法采用现场复尺再加工的传统方法,因为会因为误差积累导致最终完成的斜螺旋与设计差异较大且不顺滑。因此全程采用BIM施工法,从加工图、加工到安装,确保整体效果。


   5、成组单元法安装:由于单片格栅最高17.5m高,500mm宽,但仅有50mm厚,吊装时会软的像面条一样,为保证吊装安全且控制格栅变形,采用4片一组在加工厂组成一个空间单元整体,然后进行成组单元法进行安装。

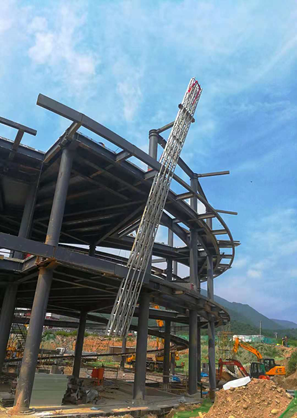

      image.png    image.png

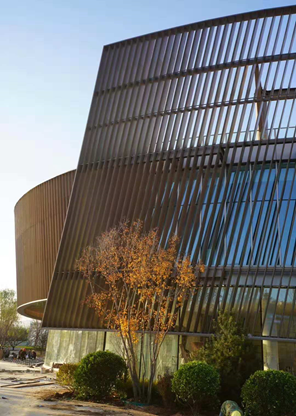

        幕墙格栅特点

三、施工与工期

    工程原定8月13日开工,计划要求工期为75天,因种种因素工程迟迟不能按期开工,实际开始施工日期为8月23日。为满足建设单位工期要求,公司各部门密切配合、周密组织;克服加工场地有限,合理排产、分散加工及运输;克服现场工期紧、安装难度大、多专业交叉、外界干扰多等困难,运筹帷幄,制定了切实可行的抢工措施及方案,对工程施工工序、周期进行了调整和压缩,将原计划工期由75天缩短至60天,最终保证了项目的顺利实施。

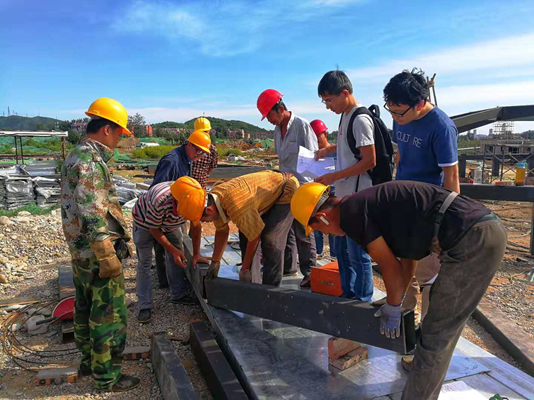

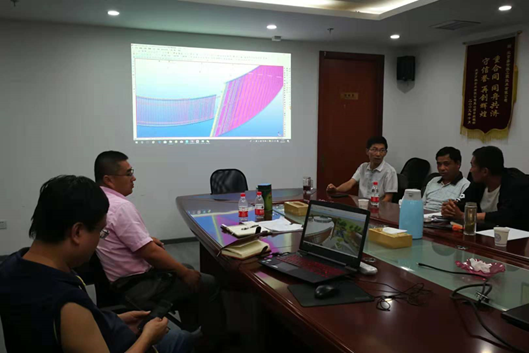

 image.png施工方案研讨


image.png现场安装指导

    目前,工程交工在即。借着夕阳的余晖,走在建筑四周,上下前后,一步一景。整个售楼处显得金光灿灿,无比富丽!










    本工程交付又将成为盛世维公司在尖端集成建筑、空间双曲面建筑道路上一座重要的里程碑项目!
