可开启屋面及钢桥
<
>
可开启屋面二
简介

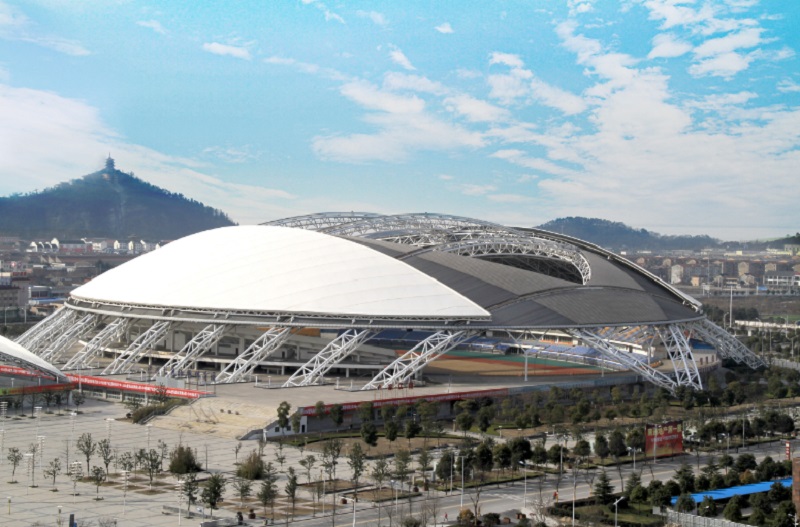

南通体育会展中心体育场是中国首个建成的具有大型开合屋顶的标准体育场,预计可容纳30000名观众,是世界上第一例使用液压技术的开合屋盖工程,也是中国有史以来规模最大、功能最全、建设标准最高的现代化体育会展设施,更是南通市的标志建筑。
★ 可开启屋面及钢桥

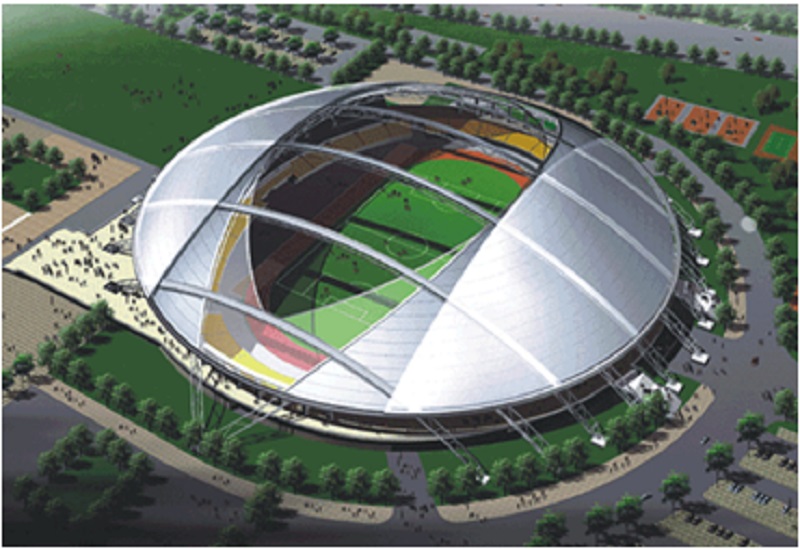

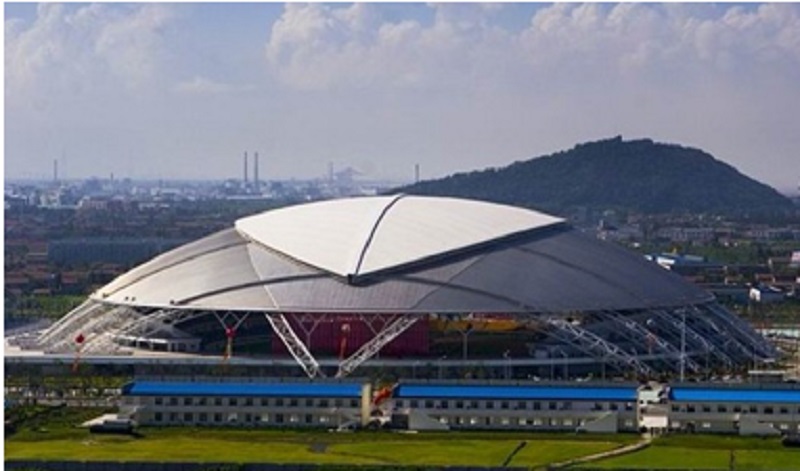

项目概况:屋顶水平投影面积为40470.8平方米,屋顶曲面总面积为42494平方米,其中开启洞口面积为18163.4平方米,占屋顶总面积的42.7%;屋顶开启洞口尺寸长度为200米×跨度为120米,活动屋顶由两个球面屋盖组成,单个活动屋盖尺寸长度为200米 ×跨度为60米,单个活动屋盖重量达1200吨,单个活动屋盖移动距离为60米。


技术优势:由于体育场屋顶是球面形状结构,公司的技术团队采用了先进的机电液控制方案设计,采用有液压装置的台车解决了多点支撑超静定问题,以及由于钢结构挠曲变形所引起的活动屋盖与固定屋盖的适配性问题。2片活动屋盖为多跨支撑的球面单层网壳,支撑活动屋盖是44台有液压装置的行走台车,8台额定拉力136吨的卷扬机通过16根直径64毫米的钢丝绳驱动活动屋盖行走。

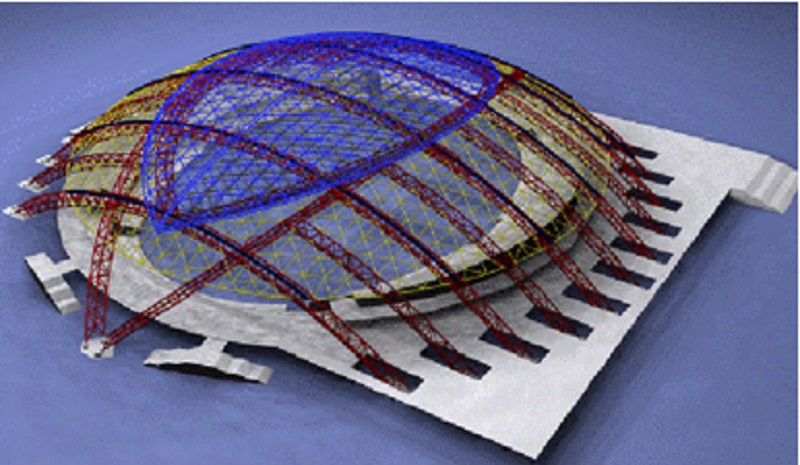

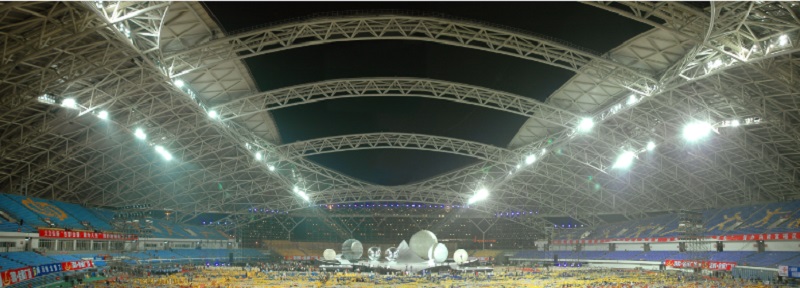

屋顶结构特点:屋顶结构体系主要划分为固定部分和活动部分;固定屋顶采用拱支单层固定网壳结构,屋顶结构上层杆件的节点位于半径204米的球面上原理设计安全可靠;活动屋盖采用由移动台车多点支撑的多跨轨道单层移动网壳结构,活动屋盖结构分杆件的节点位于半径206.8米的球面上原理设计稳固可靠安全。


 南通体育会展中心于2006年8月8日竣工验收。
