可开启屋面及钢桥
<
>
可开启钢桥一
简介
天津塘沽海门大桥竣工于1985年,由正桥、引桥、引道等3部分组成,是中国目前开启跨度最大、提升高度最高的直升式公路桥。
★ 可开启屋面及钢桥

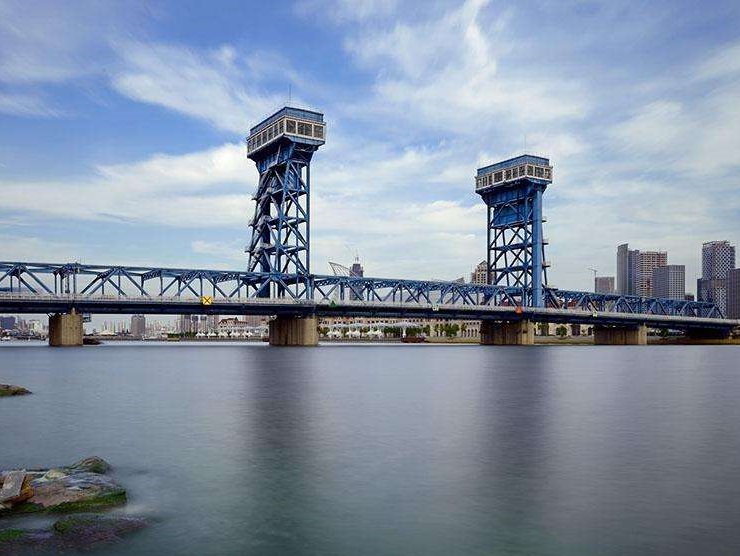

海门桥位于天津市滨海新区塘沽街,是跨越海河河口的一座升降式开启桥,桥总长550.1m,主桥分跨为2×48+64+2×48(m),采用简支下承式栓焊钢桁梁,桥宽2×2+14(m)。中间64m为活动孔,提升高度24m,主桥#1~#4墩均采用φ1.2m开口钢管桩基础,其余采用φ55cm钢筋混凝土管桩基础。活动孔采用两套提升机提升,通过平衡电机的电轴作用实现同步运转。本桥闭合时净高7m,开启时桥下净高31m,可通过5000t海轮,是目前国内跨径最大的升降式公路开启桥。钢桁梁采用在角形桁架,桁高8m,桁架中心距15.2m。北岸第一孔48m钢桁梁采用膺架法架设,其余均采用全伸臂法架设。铁道部大桥工程局设计,铁道部大桥工程局和交通部和一航务工程局施工。



天津海门大桥是中国第一座最大的垂直提升式钢结构跨河大桥。
天津海门大桥位于渤海西岸海河入海口的上游,由塘沽街岸跨越海河,至南岸大沽街道上岸,此桥适用于两岸建筑群已形成,通航高船的频率较低的情况。
大桥总长550.1m,主桥分跨为2×48642×48(m),采用简支下承式栓焊钢桁梁,桥宽2×214(m),中间64m为活动孔,提升高度24m,主桥#1~#4墩均采用φ1.2m开口钢管桩基础,其余采用φ55cm钢筋混凝土管桩基础。
海门大桥是一座垂直升降式开启桥,活动孔采用两套提升机提升,通过平衡电机的电轴作用实现同步运转。

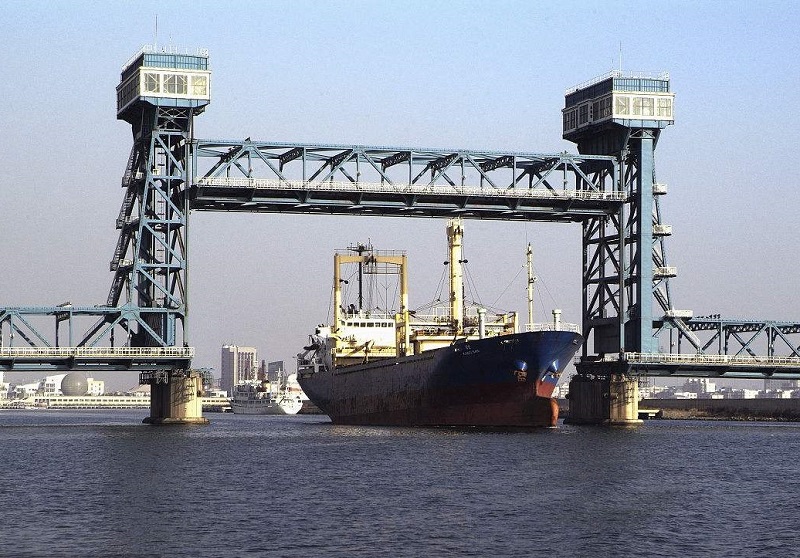

本桥闭合时净高7m,开启时提升行程24米,桥下净高31m,可通过5000t海轮,是目前国内跨径最大的升降式公路开启桥。

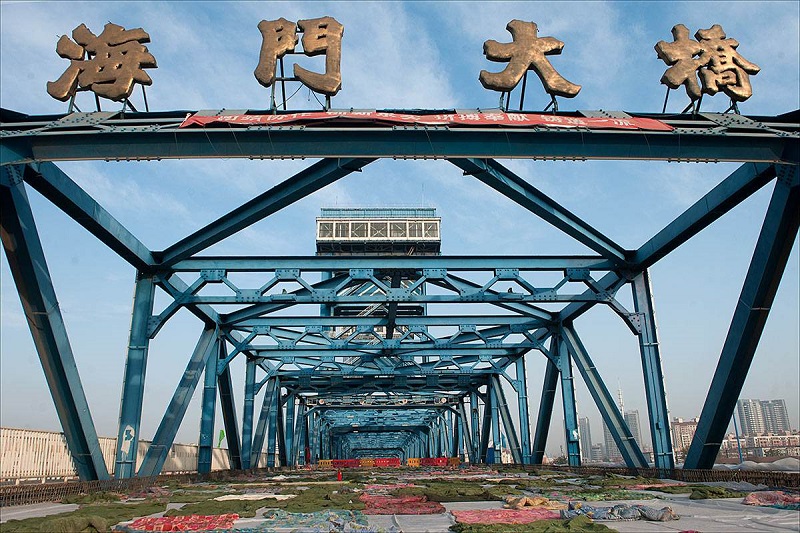

海门大桥钢桁梁采用三角形桁架,桁高8m,桁架中心距15.2m。北岸第一孔48m钢桁梁采用膺架法架设,其余均采用全伸臂法架设。

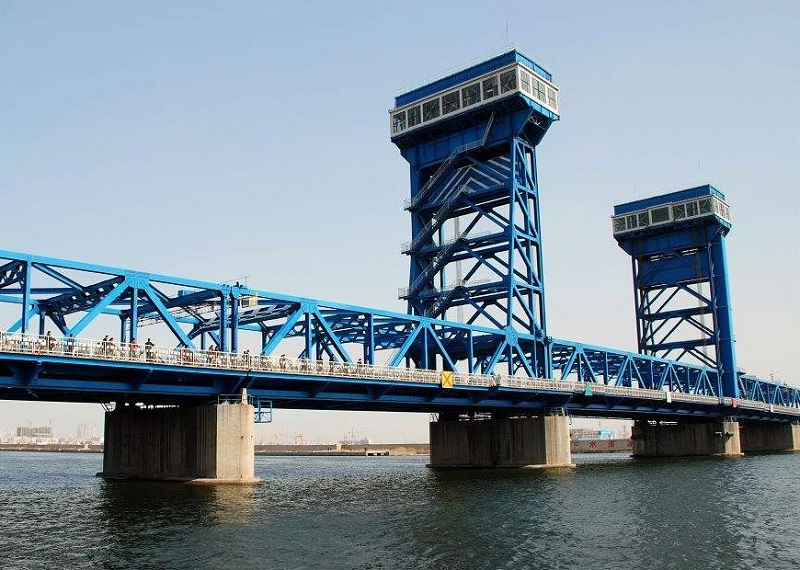

提升钢塔楼设置在两端甲型钢桁梁上,开启孔提升机械设备由提升平衡机构和辅助机械三部分组成。活动部分由两台提升机操纵升降。每台提升机有两个卷筒,两卷筒间为机械轴同步。开启桥的操纵台设在北部塔楼顶机房内,两塔楼各设一台简易电梯。

大桥于1985年11月建成。该桥荣获1987年度铁道部科学进步一等奖,1988年度荣获国家科学技术进步二等奖。
